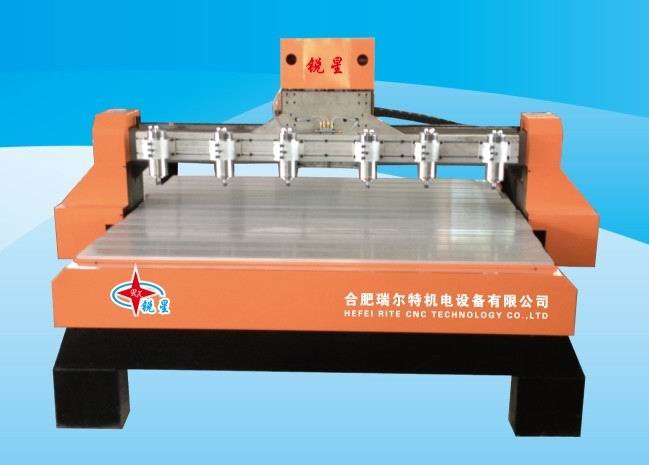

伺服雕刻机

高速高精木工浮雕机 （伺服机）

TMC-1613B

功能特性

◆整体加厚方管钢结构床身，坚固不变形，科学整体焊接，稳定性高

◆采用大牛腿结构，底盘厚重，运行平稳。

◆标配进口矩形线性导轨，Y向双排四列滑块，承载力强，运行平稳，精度高，寿命长。
◆选用名牌恒功率水冷变频电机及高性能变频器，性能好，力矩大，效率高。
◆采用名牌驱动及电机，Y轴采用双电机驱动，速度更快，稳定性更好。
◆软件兼容性好，可兼容Type3/Artcam/CAXA/UG/Pro-E/Mastercam/文泰等等。

适用行业( Applicable Fields)
仿古家具雕花，古典红木家具，欧式家具，屏风镂空，工艺木门，工艺扇窗，广告标牌，亚克力切割，佛像，寿盒，竹木工艺品，浮雕工艺标牌，相框，工艺礼品等。

技术参数 Technical Parameters

性能指标产品型号	TMC-1613B	TMC-1313B	TMC-1325B
加工尺寸Working Area	1600x1300x160mm	1300x1300x160mm	1300x2500x160mm
台面尺寸Table Size	1770x1680mm	1470x1680mm	1470x2890mm
运行速度 Motion Speed	6-15m/min	6-15m/min	6-15m/min
操作系统Operating System	维宏 DSP or NC Studio	维宏 DSP or NC Studio	维宏 DSP or NC Studio
主轴电机 Spindle Motor	800W（6 PCS)	800W（6 PCS)	3000W水冷主轴
主轴转速 Spindle Rotation	6000-24000 rpm/min	6000-24000 rpm/min	6000-24000 rpm/min
工作电压Working Voltage	AC220V/50HZ	AC220V/50HZ	AC220V/50HZ
刀具 Engraving Tools	￠3.175/4/6mm	￠3.175/4/6mm	￠3.175/4/6/12.7mm
文件格式 Dictate Format	G-code/HPGL	G-code/HPGL	G-code/HPGL

注：参数如有变化，恕不另行通知

选配装置（Optional)

◆ 装配多个主轴 More spindle motors can optional

◆ 吸尘装置 Dust collecting system

◆ 手动供油装置 Oil lubrication system

◆ 真空吸附装置 Vacuum system

◆ 可根据客户需求订购不同尺寸的机器型号

Can produce any size an color for customers' special requirement
